Роботизированная система телеинспекции HIGHLANDER для труб ø 100 - 3000 мм, L 500 м

Телеинспекционная система Rico HIGHLANDER - это мобильная (с возможностью стационарной установки в автомобиль) роботизированная система для телеинспекции трубопроводов диаметром от 100 до 3000 мм на длину до 500 м.

Возможности использования системы HIGHLANDER

• Мобильная (с возможностью стационарной установки в автомобиль) роботизирован¬ная система для телеинспекции трубопроводов диаметром от 100 до 3000 мм (и более), на длину до 500 м;
• Может использоваться как мобильная система а также быть смонтированной в автомобиль (шасси выбирается заказчиком, рекомендуются ЦМФ на базе: FIAT Ducato / Mercedes-Benz Sprinter / Ford TRANSIT / ГАЗЕЛЬ и аналогичные);
• При установке системы HIGHLANDER стационарно в автомобиль внутренний объём АМ разделен на три области:

             - водительский отсек;

             - отсек оператора;

             - задний отсек

• Переоборудование автомобиля согласовывается с заказчиком и производится по согласованному ТЗ.
• При использовании CROSSTOUCH в качестве мобильной системы (не привязанной к автомобилю) дополнительно используется тележка для удобной транспортировки.
• Вес системы CROSSTOUCH (без робота и тележки) – 55 кг.

Монтаж системы HIGHLANDER в автомобиль

• Водительский отсек: зона для водителя АМ и пассажиров.

• Отсек оператора: в отсеке оператора оборудуется рабочее место оператора (позволяющее управлять всеми узлами и механизмами системы), которое представляет собой оборудованный полками и тумбой эргономичный стол, на котором расположены: пульт управления телеинспекционной установкой HIGHLANDER, монитор (один или более), персональный компьютер для записи и хранения видео с объектов исследования (на ПК может быть установлено доп. ПО для анализа и интерпретации полученных с объектов данных). Также в отсек могут быть установлены: аккум. батареи с инвертором (если не был выбран генератор), тумба и шкаф для одежды (если позволяет внутренний объем выбранного АМ). Между отсеком оператора и задним отсеком монтируется безопасное панорамное стекло, а также возможно оборудовать отсеки громкой связью для удобной коммуникации рабочего персонала лаборатории.
• Задний отсек: в заднем отсеке монтируется прочный металлический стеллаж для кабельного барабана. Стеллаж имеет выдвижные поддоны для хранения роботов и аксессуаров. Также в стеллаж устанавливается бак для воды с электрическим насосом и устройство для мойки, генератор (если не были выбраны аккум. батареи с инвертором), плавающий модуль (плот), отопительная система для отсека и отопительная система для видеокабеля (для работ при минусовых температурах). По желанию заказчика задний отсек оборудуется монитором для наблюдения за движением робота и дополнительным прожектором для освещения рабочей зоны.

Технические особенности системы HIGHLANDER

Пульт управления:

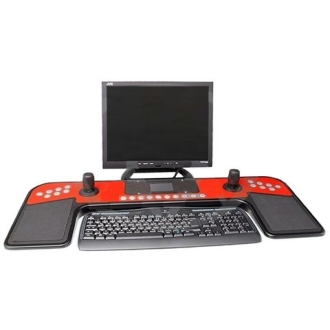

• Панель управления (снабженная двумя эргономичными джойстиками для управления передвижением робота и управления функциями видеокамеры, дополнительными клавишами для настройки работы системы и клавиатурой для текстовых сообщения с наложением на видео).

• Персональный компьютер (стационарный или ноутбук – по выбору заказчика) для записи и хранения видео с объектов исследований.
• ЖК монитор (один или более).
• Струйный принтер, цветной.
• Программное обеспечение для анализа и интерпретации полученных с объектов данных.

Кабельный барабан и видеокабель:

• Кабельный барабан MT 2002 со счетчиком длины размотанного кабеля.

• Синхронизация скорости смотки/размотки кабельного барабана с ходом робота.
• Канатная лебедка (для опускания робота в колодец/шахту).
• Ручное дистанционное управление для кабельного барабана.
• Видеокабель максимум 500 м, вместе с установленными MIL-штекерами.
• Тросы для компенсации нагрузки на разъем подсоединения видеокабеля к роботу.

Совместимость с роботами и видеокамерами:

• Робот FW100CT.1 + видеокамера SR50.

• Робот FW150S + видеокамеры SR50, SR100, SR100 RPP®.
• Робот FW150SAT + видеокамера SR50, VERTICA 40, VERTICA 30.

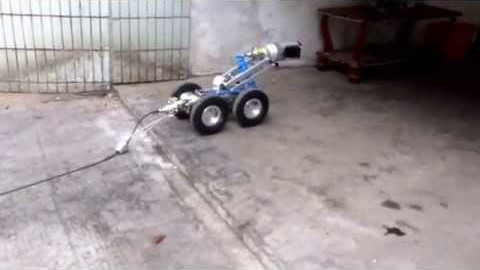

Роботы оснащение:

• Встроенный датчик уклона с защитой от опрокидывания;
• Контроль температуры и давления внутри робота;
• Камера заднего вида;
• Класс защиты IP 68.

Видеокамеры оснащение:

• Функция поворот/вращение.

• Сапфировое стекло для защиты объектива.
• Мощное светодиодное освещение.
• Всегда правильное (неперевернутое) изображение с камеры благодаря датчику гравитации.
• Встроенный параллельный лазер для измерений.
• Встроенный датчик определения местоположения.
• Встроенный датчик давления.
• Класс защиты IP 68.

Прочее:

• Подъемное устройство (механическое / электрическое – в зависимости от модели робота);
• Дополнительные колеса для разных диаметров трубопровода и для разных типов поверхностей;
• Дополнительное освещение с плавной регулировкой яркости.

Принадлежности:

• Направляющие ролики для защиты видеокабеля от истирания о верхний и нижний края колодца;
• Возможность дооснащение спутниковой системой SАТ 150 для исследования отводных каналов;
• Плавающий модуль (плот) для обследования частично заполненных коллекторов.
