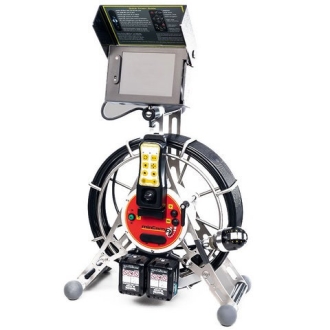

Проталкиваемая система телеинспекции mc360 compact для труб ø 60 - 350 мм, L 30 м

Проталкиваемая система MINCAM mc360 compact с поворотно-наклонной видеокамерой SK50 предназначена для обследования инженерных сетей и коммуникаций (канализационных, водопроводных труб, ливнестоков) диаметром от 60 до 350 мм на длину до 30 м. Система незаменима для детальной диагностики отводов, швов и стыков.

Технические характеристики компонентов системы mc360 compact

Монитор

• TFT монитор 5,6” в прочном, пластиковом корпусе. Позволяет комфортно считывать информацию даже при ярком солнечном свете. Эргономично фиксируется на кабельном барабане. Имеет складной солнцезащитный козырек;

• Имеет дистанционный пульт управления записью и воспроизведением;
• Запись и хранение фото и видео осуществляется на карту SD (max. объёмом 32Гб);
• Формат видео - MPEG-4 (*avi; 800х600), фотографий - bmp (640х480);
• Отображение таких показателей как: дата и пройденное расстояние в метрах;
• Степень защиты: IP 55.

Кабельный барабан

• Выполнен из высокопрочной стали и углепластика.

• Видеокабель ø 9,2 мм, длиной 60 м.
• Снабжен кнопками управления видеокамерой, регулировкой степени подсветки, активацией передатчика местоположения, счетчиком метража.
• Предусмотрена возможность работы от сети 220 В.
• Две съёмные аккум. батареи с индикацией заряда, обеспечивающие не менее 6-ти часов автономной работы, с возможностью подзарядки от электросети 220 В.
• Имеет аналоговый видеовыход (тип BNC).
• Габаритные размеры без монитора (ДхШхВ) 585 х 300 х 600мм, вес (60м) - 25кг.

Поворотная видеокамера SK50 (для труб ø 55-500 мм)

• Диаметр - 50 мм, вес - 800 гр.
• Разрешение – 520 ТВ-линий.
• Цифровой ZOOM (увеличение изображения) – х 2.
• Автоматический фокус.
• 10 сверх-ярких светодиодов с высокой светоотдачей, регулируемая степень подсветки.
• Видеокамера защищена 3,5 мм сапфировым стеклом устойчивым к истиранию.
• Неограниченное вращение вокруг своей оси (+/-360°).
• Угол обзора по диагонали - 106°.
• Угол поворота головки видеокамеры - 150°. Механизм поворота находится внутри корпуса камеры (перемещение оптики производится внутри корпуса – нет внешних движений).
• Встроенный датчик местоположения (три переключателя частоты вещания: 512 Hz, 640 Hz и 33 kHz).
• Встроенный датчик продольного уклона (необходимо использовать роликовые центраторы).
• Встроенный датчик внутреннего давления (защита от проникновения влаги) и температуры.
• Выдерживает давление – 6 bar (60 м водяного столба).
• степень защиты - IP 68.

Кейс с принадлежностями

• Направляющая для видеокамеры для труб ø от 75 мм;

• Регулируемый роликовый центратор для труб ø от 130 мм и ø от 200 мм;
• Набор запасных уплотнительных колец и соединительных винтов для видеокамеры и центраторов.
• Насос для закачки воздуха в камеру - защита от проникновения влаги (избыточное давление).

Дополнительные опции (не входят в базовый комплект)

• Увеличение длины видеокабеля на 30 м (общая длинна 90 м).

• WiFi модуль для беспроводной передачи видеоданных.
• Роликовый центратор для ø от 250 мм.
• Регулируемый роликовый центратор для труб ø 300-500 мм (и более).
• Фонарь водонепроницаемый (800 Lumen, 10 bar) для центратора ø 300-500 мм.
• Устройство для поворота камеры в горизонтальные отводы (проходит 90° отводы).
• Механическая тележка с колёсами (для удобной транспортировки установки).
• Зарядное устройство для аккумуляторных батарей (для одной батареи, от 220В).
• Зарядное устройство для аккумуляторных батарей (для двух батарей, от 220В).
• Дополнительные аккумуляторные батареи.

Дополнительно возможно дооснащение установки осевой видеокамерой KK29 для осмотра трубопроводов диаметром от 35 мм до 300 мм. Для этого необходим переходник-адаптер для подсоединения видеокамеры КК29/КК55 к кабельному разъёму установки mc360compact /mc360Set.

Видеокамера KK29 (для труб ø 35-300 мм)

• Диаметр – 29 мм, вес – 200 гр.

• Выдерживает давление – 10 bar (100м водяного столба).
• фокус от 70мм до бесконечности.
• Регулируемая степень подсветки (9 ультра-ярких светодиодов).
• Разрешение 560 TV-линий.
• Защищена 3мм сапфировым стеклом устойчивым к истиранию.
• Материал - нержавеющая сталь устойчивая к внешнему воздействию и агрессивным средам.
• Угол обзора по диагонали - 121°.
• Степень защиты - IP 68.

Дополнительные опции к видеокамере КК29

• Самовыравнивание изображения («автогоризонт») для видеокамеры KK29.
• Направляющая для видеокамеры, для труб ø от 45 мм.
• Щеточный центратор для видеокамеры, для труб ø от 75 мм.
• Щеточный центратор для видеокамеры, для труб ø от 105 мм.
• Щеточный центратор для видеокамеры, для труб ø от 145 мм.
