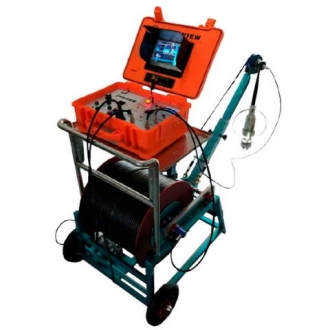

Система телеинспекции водозаборных скважин ø 100 - 600 мм, глубина 600 м

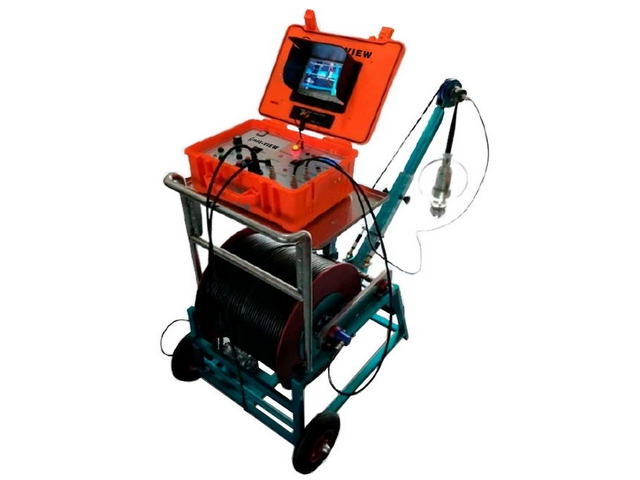

Система телеинспекции Pipe–View предназначена для обследования водозаборных скважин и вертикальных воздуховодов, диаметром от 100 до 600 мм на глубину до 600 метров. Используется для детального осмотра скважин и воздуховодов с целью выявления дефектов и особенностей их структуры.

Технические характеристики системы

Пост управления

• Расположен в прочном пластиковом кейсе. Удобен при транспортировке. Кейс фиксируется на кабельном барабане.

• TFT монитор 7” (800 х 480 точек) встроен в крышку кейса. Имеет складной солнцезащитный козырек - позволяет комфортно считывать информацию даже при ярком солнечном свете.

• Запись и хранение фото и видео осуществляется на карту SD (max. объёмом 32Гб).
• Разрешение записываемого видео и фото – 1200 ТВ-линий.
• Клавиатура для ввода текстовых пометок на записываемом видео и фото.
• Отображение таких показателей как: дата и пройденное расстояние в метрах.
• Снабжен органами управления поворотно-наклонной видеокамеры, счетчиком метража, регулировкой степени подсветки, индикацией заряда аккумуляторных батарей.
• Предусмотрена возможность работы от сети 220 В.
• Степень защиты: IP 55.

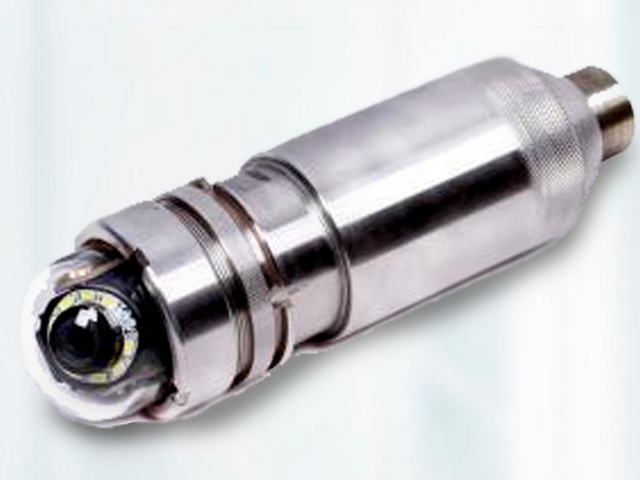

Поворотно-наклонная видеокамера, 75 мм (для труб ø 100-600 мм)

• Разрешение: 1200 ТВ-линий.

• Автоматический фокус.
• Встроенное освещение сверх-яркими светодиодами, регулируемая степень подсветки.
• Видеокамера защищена сапфировым стеклом устойчивым к истиранию.
• Неограниченное вращение вокруг своей оси (+/-360°).
• Угол обзора по диагонали - 130°.
• Угол наклона головки видеокамеры +/- 90°.
• Имеет транспортировочный кейс.
• Степень защиты - IP 68.
• Выдерживает давление – 60 bar (600 м водяного столба).

Кабельный барабан

• Выполнен из высокопрочной стали и снабжен колёсами и ручкой для удобной транспортировки.

•  Автоматическая смотка / намотка кабеля.
•  Отсоединяемая выдвижная стрела для удобного направления кабеля.
•  Видеокабель длиной 300 - 600 метров (ø 7 мм).
•  Встроенный счетчик метров размотанного кабеля.

Набор принадлежностей

• Регулируемая гибкая направляющая для видеокамеры.

• Чемодан для хранения и транспортировки сервисного инструмента.
