Система телеинспекции ASPECTA для шахт и колодцев ø 150 - 2000 мм, L 10 м

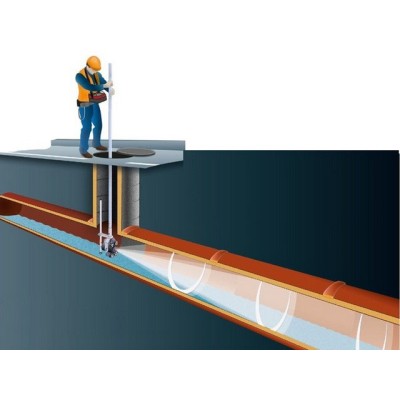

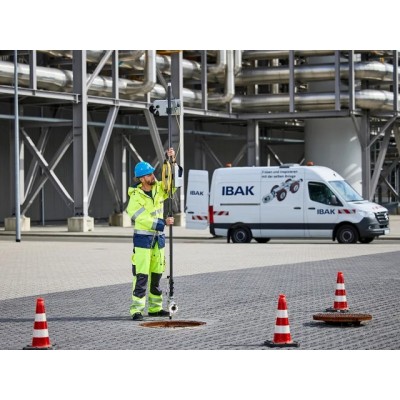

Система телеинспекции IBAK ASPECTA предназначена для телеинспекции шахт, колодцев, резервуаров, а также прямых участков трубопроводов и коллекторов диаметром диаметром 150 - 2000 мм и более. Вся диагностика участка трубопровода производится от точки входа – т.е. не требуется прохождения участка внутри трубы. Наиболее эффективна система на участках протяженностью не более 100 м.

Целевое назначение телеинспекционной системы IBAK

• Контроль технического состояния трубопроводов и коллекторов, для своевременного принятия решения о локальном ремонте, капитальном ремонте или о замене участка трубопровода.

• Контроль качества промывки / прочистки трубопроводов и коллекторов.
• Выявление засоров, утечек и дефектов трубопроводов и коллекторов, определение их точного местоположения и характеристик.
• Выявление участков провисания трубопроводов (особенно важно для водоотведения и газопроводов).
• Выявление скрытых колодцев и наличие несанкционированных врезок в трубопроводы.
• Контроль качества при приемке трубопроводов.

Технические характеристики компонентов системы

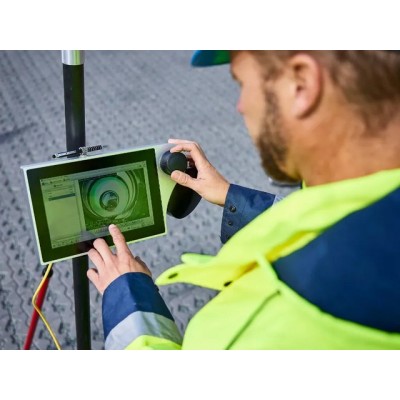

Пост управления BP2

• LCD монитор 10” (тачскрин с разрешением 1280*800 точек) в прочном корпусе с защитным стеклом;
• Интегрированный ПК с Win10 и фирменным ПО IKAS recorder;
• Запись и хранение фото и видео (MPEG 4 AVC / H.264) на SSD объёмом 220 Гб;
• Запись текстовых комментариев отображаемых на видео;
• Джойстик для управления наклоном видеокамеры;
• Wi-Fi, Bluetooth, разъёмы HDMI и USB v3.0 (2 шт);
• Степень пыле-влагозащиты – IP55;
• Питание от съёмной аккум. батареи 18 VDC, 4 Ah (Li-ion).

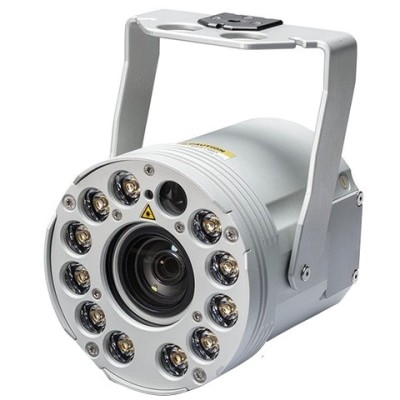

Видеокамера

• Zoom: 30х – оптический и 32х – цифровой;

• Дистанция видимости: до 100 м;
• Разрешение – 700 ТВ-линий;
• Автоматический/ручной фокус;
• Дистанция уверенного визуального определения дефектов - до 100 м;
• Дистанционный управляемый наклон камеры: вверх на 60°, вниз на 90°;
• Освещение: 11 сверхъярких светодиодных направленных прожектора (5200 lm);
• Материал: сплав алюминия стойкий к агрессивным средам;
• Степень пыле-влагозащиты: IP68;
• Вес системы (общий): 16 кг.

Принадлежности

• Телескопическая штанга до 10 м. Материал - углеродное волокно.

Дополнительные опции

• Транспортировочный кейс для поста управления BP2 (пластиковый, противоударный, герметичный).
• Сетевой адаптер для поста управления BP2 (для работы от сети 220 В без подключения к кабельному барабану).
